Tag: fusing

Unikalny język artystyczny Narcyza Quagliaty

Unikalny język artystyczny Narcyza Quagliaty

Wybitny talent i unikalny język artystyczny Narcyza Quagliaty mieliśmy możliwość poznać podziwiając wspaniały, największy ze współczesnych na świecie, witraż znajdujący się w ultranowoczesnym kościele Metodystycznym w Leawood, w stanie Kansas, w USA.

Narcyz Quagliata urodził w Rzymie w 1942 roku. Studiował malarstwo i grafikę pod kierunkiem Giorgio De Chirico. W wieku lat 20 Narcyz przeniósł się do Stanów Zjednoczonych i studiował na kierunku sztuk plastycznych w Instytucie Sztuki, w San Francisco, uzyskując  licencjat i tytuł magistra. Wkrótce po ukończeniu studiów rozpoczął pracę w szkle i nadal używa go jako podstawowej formy swojej artystycznej ekspresji.

Obecnie głównym miejscem pobytu tego wybitnego artysty jest Meksyk, ale pracuje również w Stanach Zjednoczonych i w Europie. Wśród wielu innych prac, jakie w tej chwili wykonuje, przygotowuje instalacje w Muzeum Światła w mieście Meksyk. Obecnie projektuje również zestaw drzwi do Bazyliki Świętej Marii od Aniołów w Rzymie, w budynku zaprojektowanym przez Michała Anioła w III wieku. Quagliata poświęca również swój czas organizowaniu eksponatów ze szkła do galerii w Muzeach  na całym świecie.

Unikalny język artystyczny Narcyza Quagliaty sprawia, że jego dzieła to  symbioza szkła, architektury i malarstwa.

Artysta bardzo wcześnie odkrył, że szkło jest najbardziej odpowiednim materiałem, w którym może wyrazić się artystycznie, skupiając się zwłaszcza na zjawisku światła i jego wzajemnym oddziaływaniu na kolorowe szkło. Jego zainteresowanie tym, jak sztuka może przekształcić wizerunek ludzki w sferze publicznej i prywatnej, ma kluczowe znaczenie dla jego twórczości. Ponadto, współpracując z nowoczesnymi technologiami, Quagliata eksperymentował we wczesnym etapie twórczości z rozwojem nowych form i zastosowań szkła.

Po ukończeniu studiów w malarstwie Artysta spędził cztery lata w swoim studio wybudowanym na obszarze puszczy w górach Kalifornii. Podjął się tam zadania uchwycenia istoty samego światła za pomocą barwionego szkła, zamiast płótna malarskiego i farb.

Quagliata przekonuje widzów w swoich dziełach, że manipulowanie światłem jest w stanie poprawić jakość obrazu zapisanego w kolorowym szkle.

Dzisiaj Narcyz Quagliata jest uważany za jednego z najważniejszych artystów szkła. Przyciąga uwagę ludzi na całym świecie swoimi spektakularnymi dziełami ze szkła umieszczanymi w miejscach publicznych, takich jak „Taiwan Dome of Light”. Znajduje się tam największy podświetlany szklany sufit na świecie jego autorstwa, tworzący dach stacji metra w Kaohsiung na Tajwanie. Konstrukcja, składająca się ze szkła float, szkła zespolonego i szkła Murano, rozciąga się na płaszczyźnie wielkości około 30 metrów szerokości. Szklana kopuła dzieła Quagliata, znajdująca się w kościele Świętej Marii od Aniołów, jest również dobrze znana. Zapewnia kolorowe oświetlenie słynnego wejścia do okrągłej bazyliki.

Witraże autorstwa Narcyza Quagliata zdobią takie budynki, jak Biblioteka Publiczna w Gainesville na Florydzie, Synagoga w Acapulco, Centrum Sztuki w Oakland czy budynek Charles Schwab w San Francisco. W ostatnim czasie Artysta współpracował razem ze światowej sławy architektem Ricardem Legoretta nad projektem ogromnego witraża dla odnowionego hotelu Reforma w Meksyku.

Prace witrażowe Narcyza Quagliata znajdują się w wielu prywatnych, korporacyjnych i muzealnych zbiorach, w tym w Muzeum Sztuki Metropolitan w Nowym Jorku, w The Renwick Gallery w Smithsonian Muzeum w Waszyngtonie,  w Muzeum Sztuki Nowoczesnej w Yokohamie w Japonii, w Muzeum w Oakland w Kalifornii, Muzeum Szkła Corning w Nowym Jorku czy w Muzeum Franz’a Mayer’a w mieście Meksyk















Separator podczas wypału w fusingu

Zenon Kozak

Podczas stapiania szkła tafla lub pakiet szkieł leży na ceramicznej formie. Temperatura przekraczająca 800 st.C powoduje, że materiał jest na granicy plastyczności i płynięcia. Aby uniknąć przywierania szkła w tym stanie do formy niezbędne jest zastosowanie separatora.

Dobór odpowiedniego środka decyduje o jakości uzyskanej powierzchni oraz skutecznym oddzieleniu szkła od formy. Spośród wielu preparatów bardzo skuteczny jest  Shelf Primer firmy Bullseye.

Użycie tego typu preparatów jest podobne. W pierwszym etapie należy dokładnie oczyścić formę lub półkę. Przydatnymi narzędziami są stalowe szpachelki, szczotki druciane lub noże do tapet.  Separator jest dostępny w formie proszku, który powinien być wymieszany z wodą w stosunku 1:5. Płyn gotowy do zastosowania ma konsystencję pełnego mleka pełnego. Powstała emulsja ma tendencję do rozwarstwiania się. W związku z tym należy ją często mieszać. Płyn nanosimy na formę lub półkę w czterech lub pięciu warstwach. Warstwy nanosimy kolejno i czekamy na wyschnięcie poprzedniej. Nanosząc emulsję przy pomocy szerokiego delikatnego pędzla wskazane jest, aby kolejne warstwy nanosić pod innym kątem (optymalnie 90o). Dla uzyskania gładkiej powierzchni można eksperymentować poprzez przetarcie wysuszonej powierzchni mokrą dłonią lub pędzlem.

Przed użyciem nałożone warstwy muszą wyschnąć. Proces ten można przyspieszyć stosując wentylator lub suszarkę. Pojawienie się wilgoci między podkładem a szkłem podczas wypału może spowodować powstawanie niekorzystnych pęcherzyków.

Przygotowany opisany powyższą metoda podkład separatora może wystarczać na wykonanie nawet kilku wypałów. Jednak w przypadku fusingu temperatury są na tyle wysokie, że praktycznie przed każdym wypałem należy ponownie gruntować formę lub półkę.

Pamiętać należy, że każda droga na skróty może spowodować przywarcie szkła do podkładu, co w efekcie może przyczynić się do pęknięcia materiału lub co najmniej trwale zanieczyści powierzchnię szkła.

Innym często stosowanym rozwiązaniem jest pokrycie półki papierem ceramicznym. Materiał ten jest wygodny w nakładaniu, gdyż wystarczy ciąć arkusze nożyczkami lub nożem. Papier ceramiczny często ma dwie powłoki: gładką i szorstką. Dzięki temu łatwiej uzyskać oczekiwaną jakość powierzchni stapianego szkła.

Papier ceramiczny jest wykorzystywany jednorazowo.  Jest to materiał bardzo praktyczny w użyciu, choć droższy od typowego separatora.

Często podczas stapiania pakietu szkieł zamiarem artystycznym jest uzyskanie niejednolitych struktur powierzchni. Można wówczas eksperymentować z bezpośrednim posypywaniem półki separatorem w proszku. Efekty mogą być interesujące i zaskakujące.

Fusing – chłodzenie szkła po wypale

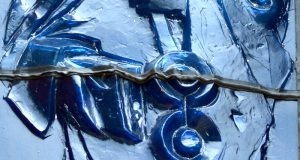

Podczas wypału wielowarstwowych pakietów szkła, jak również przy obróbce szkła o znacznych grubościach najtrudniejszym etapem jest proces chłodzenia. Szkło jest materiałem bardzo wrażliwym na wewnętrzne naprężenia. Ta cecha w połączeniu z kruchością, przy nieprzestrzeganiu zasad prowadzi do pęknięć.

Najlepszym przykładem, który opisze wymagania w obróbce termicznej szkła jest opis wykonania luster do słynnego amerykańskiego teleskopu na Palomar Mountain w Kalifornii. Średnica lustra tego wspaniałego instrumentu wykonanego w 1935 roku wynosi 508 cm. Odlano wówczas płytę o grubości 63 cm. Dla zachowania jednolitości masy szklanej proces topienia trwał 30 dni po czym wylano surowiec do specjalnej formy. Dla zachowania jak najwyższej jednolitości i braku wewnętrznych naprężeń proces schładzania trwał dokładnie 1 rok.  Materiał na lustro instrumentów optycznych wymaga największej jakości, gdyż najmniejsze uchylenia zasad powodują zniekształcenia obrazu.

W przypadku wyrobów wykonywanych w procesie fusingu, nie są wymagane aż tak wysokie rygory. Tym niemniej istotne jest, aby pakiet po wyjęciu z pieca nie miał wewnętrznych naprężeń.

Poniżej informacyjna tabela opracowana w oparciu o informacje z „Podręcznika inżynierii szkła” autorstwa McLellan i Shand.

Tabela prezentuje wartości dla szkła typu float, ale będzie doskonałym przykładem do dalszych eksperymentów.

Grubość [mm] Czas wygrzewania w temperaturze 482 st.C [godz.] Szybkość chłodzenia od 482 do 427 st.C [st.C/godz.] Szybkość chłodzenia od 427 do 371 st.C [st.C/godz.] Szybkość chłodzenia od 371 do 21 st.C [st.C/godz.] Minimalny łączny czas od rozpoczęcia wygrzewania do 21 st.C [godz.]
12 2 55 99 330 5
19 3 25 45 150 9
25 4 15 27 90 14
38 6 6,7 12 40 28
50 8 3,8 6,8 22 47
62 10 2,4 4,3 14,4 70
75 12 1,7 3,1 10 99
100 16 0,94 1,7 5,6 170
150 24 0,42 0,76 2,5 375
200 32 0,23 0,42 1,4 654
