Stół podświetlany

Karol Stefański

W pracowni witrażowej nie może zabraknąć podświetlanego stołu. Urządzenie takie pozwala na wygodne przenoszenie konturów na szkło, porównywanie odcieni próbek a nawet cięcie szkła na jego powierzchni. Profesjonalne pracownie dysponują stołami o dużych powierzchniach, dzięki czemu można oglądać witraże w całości. Miłośnicy najczęściej nie mają tego typu potrzeb i nie dysponują wystarczająca powierzchnią do instalacji takiego „mebla”.

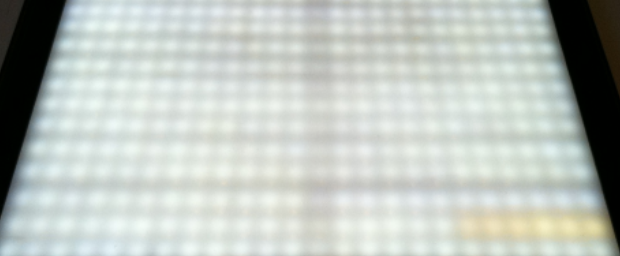

Barwy-szkla-2012-Stol-podswietlany

W codziennej praktyce jednym z bardziej uciążliwych zajęć jest przenoszenie konturów szablonu na szkło w celu dalszego cięcia. O ile pod jasny i przejrzysty materiał można podłożyć wprost wzór do wycięcia, to jest to trudne w przypadku ciemnych lub nieprzejrzystych gatunków szkła.

W takim wypadku zastosowanie podświetlanego stołu, nawet o niewielkich rozmiarach, jest nieocenione. Po przykryciu szablonu szkłem ciemnym przejrzystym lub jasnym nieprzejrzystym na podświetlanej powierzchni widoczne są wyraźnie linie cięcia.

Poniżej prezentuję jak można w prosty sposób wykonać niewielki podświetlany stół. Zaletą rozwiązania jest prostota wykonania oraz niskie koszty. Korzyścią dodatkową jest to, że dzięki zastosowaniu oświetlenia LED urządzenie ma niewielką wysokość.

Do wykonania wykorzystałem ramkę do obrazów w formacie 30x40cm, którą można bez trudu nabyć w sklepach oferujących np. wyposażenie mieszkań. Cała lista niezbędnych elementów, to:

  1. Ramka do obrazów – polecam ramkę drewnianą bez ostrych brzegów).
  2. Taśma z diodami LED – polecam taśmę SMD o barwie białej, ciepłej 60diod/1mb o mocy 4,9W/1mb (zasilanie to 12V) – w opisywanym urządzeniu wykorzystałem 6mb, ale wystarczy również 5mb (typowa rolka taśmy LED).
  3. Zasilacz 12V prądu stałego do oświetlenia LED     – w opisywanym rozwiązaniu zastosowałem   urządzenie o mocy 20W (moc zasilacza może być większa, zbyta mała moc spowoduje nadmierne nagrzewanie zasilacza a nawet uszkodzenie).
  4. Matowa szyba o grubości 6mm – można zastosować szybę przezroczystą i podłożyć pergamin lub mleczną folię.

Barwy-szkla-2012-Stol-podswietlany-2

Zaproponowane rozwiązanie można zastosować do ramki, wykorzystując więcej taśmy LED, zasilacz o odpowiednio dopasowanej mocy oraz grubsze szkło.

Barwy-szkla-2012-Stol-podswietlany-3

W komplecie z ramką dostarczana jest płyta spilśniona. Na jej powierzchni naklejamy odcinki taśmy LED, która od spodu pokryta jest warstwą samo-przylepną.

Barwy-szkla-2012-Stol-podswietlany-4

Podczas cięcia taśmy LED należy pamiętać, że cięcia można dokonać jedynie między modułami. Moduł kończy się i zaczyna dwoma punktami lutowniczymi na   miedzianych ścieżkach dla + i dla –.

Barwy-szkla-2012-Stol-podswietlany-5

Wzdłuż boków lutujemy przewody. Po jednej stronie łączymy + (plusy) a po drugiej – (minusy). Jest to tzw. połączenie równoległe. Podczas lutowania uważać, aby przez pomyłkę nie połączyć + z – bo to spowoduje zwarcie i może doprowadzić do uszkodzenia zasilacza.

Barwy-szkla-2012-Stol-podswietlany-6

Ostatnim etapem lutowania jest połączenie przewodów od zasilacza z taśmą LED. Łączymy przewód + zasilacza z linią + taśmy oraz odpowiednio przewód – zasilacza z linią – taśmy.

Barwy-szkla-2012-Stol-podswietlany-7

Płytę spilśnioną z elementami LED montujemy w ramce.

Barwy-szkla-2012-Stol-podswietlany-8

Używanie tak przygotowanej ramki nie byłoby komfortowe z uwagi na silną poświatę diod LED. Dlatego doskonałym rozwiązaniem jest przykrycie całej powierzchni matowym lub mlecznym szkłem.

Szkło można umieścić wewnątrz ramki, jednak mnie udało się kupić ramkę z wyfrezowaną krawędzią. Dzięki temu płytę szklaną można swobodnie wyjmować z ramki a poza tym ma ona mocne oparcie na całym obwodzie.

Barwy-szkla-2012-Stol-podswietlany-9

Grube szkło oraz oparcie go na całym obwodzie pozwala na używanie silnego nacisku na powierzchnię. Takie rozwiązanie umożliwia cięcie elementów bezpośrednio na stole.

Barwy-szkla-2012-Stol-podswietlany-10

Przygotowane urządzenie spełnia swoje zadanie w pracowni i znakomicie ułatwia codzienną pracę.
