Cięcie szkła strumieniem wody

Karol Stankowski

Przedsiębiorstwa na całym świecie korzystają od ponad 40 lat z możliwości, jakie stwarza technologia przecinania strumieniem wody. Elastyczność i niezawodność procesu pozwalają na zastosowanie go przy produkcji wielkich serii, jak również krótkich serii i w rozwiązaniach kompleksowych.

Cięcie strumieniem wody jest ekonomiczną technologią cięcia, pozwalającą na przecinanie wszystkich materiałów. Mnogość zastosowań powoduje, że cięcia na zimno jest techniką szczególnie interesującą.Barwy-szkla-2011-Ciecie-szkla-strumieniem-wody

Głównymi elementami urządzeń do cięcia tą metodą są: pompy wysokociśnieniowe, głowice tnące oraz systemy abrazyjne.

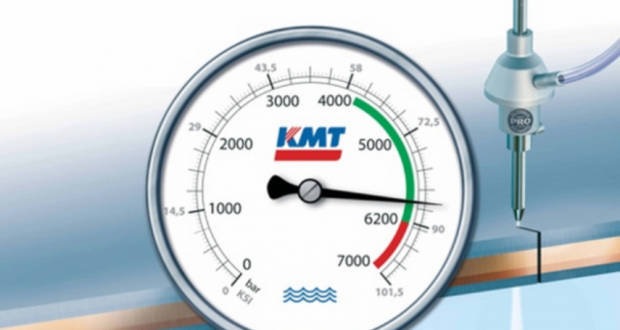

Pompy wysokociśnieniowe są bardzo zaawansowanymi technologicznie, wysokowydajnymi produktami. Wyróżniają się wysokim stopniem niezawodności, ekonomicznością, łatwością użytkowania. Dostępne na rynku pompy wytwarzają strumień wody o ciśnieniu od 3.800 do 6.200 bar (ciśnienie 1 bar = 1 kG/cm2).

Głowice tnące do cięcia strumieniem wody muszą zapewniać maksymalną efektywność i ekonomiczność. Dostępnych jest wiele modeli głowic tnących do cięcia czystą wodą i abrazyjnego.

Cięcie czystą wodą stosowane jest przede wszystkim w przypadku miękkich materiałów. Tekstylia, elastomery, skóra, pianki, włókna, tworzywa sztuczne, artykuły spożywcze lub papier są cięte czystą wodą pod ciśnieniem o wysokości do 4.136 barów. Wydobywająca się, skierowana przez dyszę diamentową lub szafirową na cięty materiał Barwy-szkla-2011-Ciecie-szkla-strumieniem-wody-2woda osiąga przy tym prędkości rzędu ok. 800 do 1000 m/s. W ten sposób osiągane są bardzo wysokie prędkości cięcia.

W przypadku technologii abrazyjnej do strumienia wody jest dodawany w komorze mieszania drobno-ziarnisty materiał ścierny. Zestaw złożony z wody,     powietrza i ścierniwa jest mieszany i łączony w dyszy fokusującej w przenoszący niezwykle duże ilości energii strumień a następnie przyspieszany. W ten sposób   powstaje strumień tnący o jednorodnej efektywności, który przecina materiały o dużej grubości i odmiennej konsystencji, tj. metale, ceramikę, skały lub szkło pancerne.

Cięcie strumieniem wody jest technologią odpowiednią do cięcia szkła. Za pomocą strumienia wody można nadawać szkłu kontury i profile, które są niemożliwe bądź bardzo trudne do uzyskania przy użyciu innych technologii cięcia. Ponieważ ze względu na swoje właściwości szkło łatwo odpryskuje konieczne jest wykonywanie w materiale otworów pod wyłomy, używając na początku niskiego ciśnienia rzędu 500-800 bar. Po przebiciu materiału zwiększa się ciśnienie w celu uzyskania ekonomicznej prędkości cięcia. W przypadku wykonywania otworów w materiałach kruchych takich, jak szkło lub ceramika, w celu uniknięcia uszkodzeń materiału konieczne jest płynne zwiększanie lub redukcja ciśnienia cięcia przez proporcjonalną regulację ciśnienia pompy wysokociśnieniowej. Zamiast piasku kwarcowego można zastosować w charakterze ścierniwa oliwin. Oliwin jest bardziej miękki od piasku kwarcowego. Wydajność cięcia jest nieco mniejsza, za to szkło nie odpryskuje tak łatwo i powierzchnia krawędzi cięcia jest ładnie polerowana na gładko.

Do najważniejszych zalet przecinania strumieniem wody należą:

  • Możliwość wykonania kompleksowych, skomplikowanych profili, których wykonanie jest niemal niemożliwe przy użyciu innych metod
  • Kruchy, delikatny materiał, jakim jest szkło nie odpryskuje przy prawidłowej obróbceBarwy-szkla-2011-Ciecie-szkla-strumieniem-wody-3
  • Zastosowanie w wielu rodzajach szkła
  • Możliwość cięcia materiałów o grubości do 20 cm
  • Możliwe jest cięcie cienkiego i grubego szkła bez wymiany narzędzi
  • Brak konieczności późniejszej obróbki krawędzi cięcia lub bardzo niewielka obróbka
  • Optymalne wykorzystanie materiału, wąska szczelina cięcia
  • Efektywna metoda wykonywania otworów w szkle
  • Nie jest konieczne późniejsze ostrzenie narzędzia

 Opracowanie powstało dzięki uprzejmości firmy KMT Waterjet
